encontraras todos los manuales para todo del renault 19
http://www.robotekltda.com/AutoManuales/
Busca aqui lo que necesitas!
Búsqueda personalizada
jueves, 8 de septiembre de 2011
lunes, 22 de agosto de 2011
viernes, 12 de agosto de 2011
martes, 5 de julio de 2011
manual de taller renault clio
manual completisimo dividido en partes en pdf en un archivo comprimo .rarfasiculos desde las ruedas hasta la chapa del automovil... completisimo para conocer hasta el pequeño detalle de este gran auto
Descargar
manuales de taller y servicio isuzu
Link de descarga
http://www.fileserve.com/file/jvtrrbd
relacion de manuales
Isuzu Amigo 1999-2000.
Isuzu Axiom 2002.
Isuzu Rodeo 1999-2000.
Isuzu Rodeo 2001.
Isuzu Rodeo 2002.
Isuzu Rodeo Sport 2001.
Isuzu Rodeo Sport 2002.
Isuzu Trooper – 1998,1999,2000,2002.
Isuzu Trooper 1999-2000.
Isuzu Trooper 2002.
Isuzu Vehicross 1999-2000.
manuales de taller y servicio vw
Links de desrcarga
http://www.fileserve.com/file/9VYnjPU
http://www.fileserve.com/file/wNjhDWN
Manuales disponibles
Volkswagen Sedan modelos 1970 a 1979 (Español).
VW Pointer (Español).
VW Sedan (Manual de despiece en Español).
Volkswagen Corrado – (1990-1994).
VW Cabriolet (Similar a VW Caribe) (1985-1993).
VW Polo (Caribe) (1990-1994).
Volkswagen Passat modelos 1995 a 1997.
Volkswagen Sedan modelos 1954 a 1979.
Volkswagen VW Caravelle EuroVan Transporter Vanagon 1993.
VW Golf & Jetta modelos 1984 al 2005.
VW Quantum 1987 (Passat).
VW Escarabajo y Combi (Español).
VW Golf 1998 – Reparaciones Calefacción y Aire Acond. (Español).
manuales de taller y servicio seat
Link de descarga
http://www.fileserve.com/file/ZFMjGvC
manuales disponibles
Seat Ibiza / Cordoba 1997 (Español).
Seat Leon modelo 1999 (Español).
Seat Toledo modelo 1999 (Español)
manuales de servicio y taller nissan
Links de descarga
http://www.fileserve.com/file/83Eehaa
http://www.fileserve.com/file/F9wA3wS
http://www.fileserve.com/file/vVSJDtd
http://www.fileserve.com/file/uJ92m6X
manuales disponibles
Nissan Almera (Español e Inglés) .
Nissan Patrol – Patrol GR – (Diesel – 6 Cil. – Top Line 2.8) (Español).
Nissan Terrano II – Manual de Propietario (Español).
Nissan Terrano R20 Series (Español).
Nissan 240SX 1998.
Nissan 240SX modelos 1991 a 1994.
Nissan 300ZX (Z32).
Nissan 350Z 2003 – Owners Manual.
Nissan 350Z 2003.
Nissan 350Z 2004.
Nissan Frontier 2001.
Nissan Maxima (Body Repair).
Nissan Maxima 1998.
Nissan Maxima modelos 2002 a 2003.
Nissan Patrol SD Series (Diesel).
Nissan Sentra 1996.
Nissan Titan 2005 – Manual de propietario.
Nissan Titan 2005.
Nissan Xterra 2000.
Nissan X-Trail.
Nissan ZX (Z32).
Nissan Altima (2002).
Nissan Maxima 2004.
Nissan Micra (2002-2006).
Nissan Micra 1987.
Nissan Truck D21 (1997)
Nissan Pathfinder – (Todos los modelos hasta 2005) (Español e Ingles)
manuales de taller y servicio mazda
Link de descarga
http://www.fileserve.com/file/yWZvsRk
Relacion de manuales
Mazda 3 (Español).
Mazda 6 (Español).
Mazda MX 5 (Español e Ingles).
Mazda 323F – Owners Manual.
Mazda 323F (89-94)-Owners Manual.
Mazda 626.
Mazda MX3 v6 1995.
Mazda RX-7 1990.
Mazda RX-8 2003.
Mazda 5 (2005-2006)
Mazda 6.
manuales de taller y servicio honda
Links de descarga
http://www.fileserve.com/file/tdt8SnA
http://www.fileserve.com/file/6gxwHtv
Relacion de manuales
Honda Accord modelos 1993 a 1996 (Español).
Honda Accord modelos 1999 a 2001 (Español)
Honda Accord 1989-1991.
Honda Acura NSX 1991.
Honda Acura RSX 2002-2003.
Honda Civic 1992-1995.
Honda Civic 1996-2000.
Honda Civic SI 2002-2003.
Honda Prelude 1993.
Hona CRV (1997 – 2000) (Español).
Honda Concerto (1987) (Español).
Honda Concerto (1990) (Español).
Honda Concerto (1993) (Español).
Honda HRV (1999-2000) (Español).
Honda Legend (1996 – 2001) (Español).
Honda LOGO (1990 – 2000) (Español).
Honda Prelude (1997 – 1999) (Español).
Honda s2000 (2000 – 2001) (Español).
Honda CRV (1997-2000)
Honda Prelude (88-91)
miércoles, 29 de junio de 2011

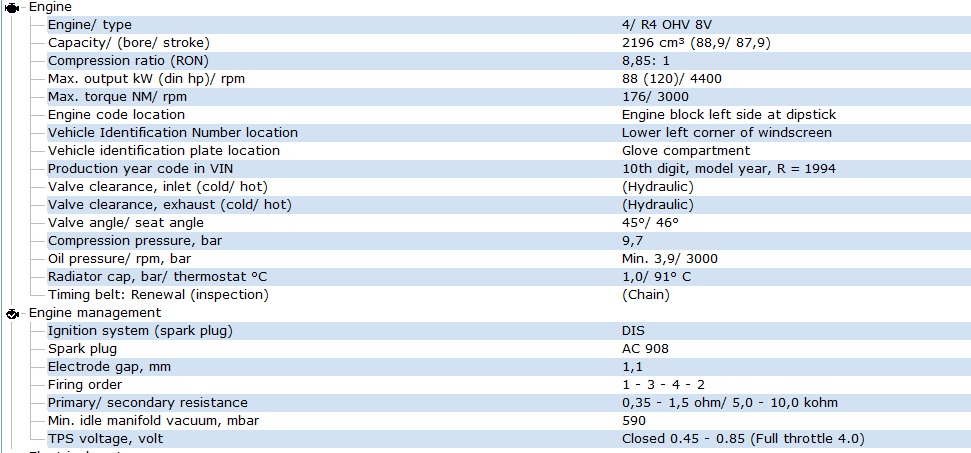

informacion tecnica motor s10 / blazer 2.2 chevrolet
ficha tecnica motor s10 / blazer 2.2 chevroletclick en la imagen para ver en pantalla completa
honda prelude 92 - 96 informacion general del motor
click en la imagen para ver en pantalla completa
sistema electrico ford fiesta 1,3i 96 - 2001
sistema electrico electronico de la ecu o computadora
click en la imagen para ver en pantalla completa
miércoles, 8 de junio de 2011
correa distribicion renault clio III 2005 1,6 16v
herramientas para realizar la distribucion
distribucion!
suspencion trasera grand nomade 3 III
Esta es una representación del nuevo diseño del sub chasis de la suspensión trasera.
suspension delantera grand nomade 3
-McPherson strut
-Se ha adoptado un nuevo sub chasis para la suspensión.
-Se emplea un acero de alto modulo elástico en la fabricación del sub chasis de la suspensión, de bajo peso, pero gran rigidez.
-El sub chasis ancla los siguientes elementos, para reducir el ruido y las vibraciones transmitidas al chasis:
-Soporte delantero del motor
-Carcasa de la dirección
-Soporte delantero del diferencial
-Brazo inferior
-El tirante de la estabilizadora se ha incluido en el strut assembly para reducir las variaciones en la posición del vehículo durante los giros. Con ello se mejora la estabilidad del vehículo.
-Se emplean muelles con una desalineación en su eje respecto al eje del strut axis. La fuerza empleada en flexar strut durante el deslizamiento hacia arriba y hacia abajo, es cancelada por la fuerza de reacción del muelle de la suspensión. Con ello se reduce la resistencia al deslizamiento.
-El punto de anclaje de la carcasa de la dirección se ha optimizado (se realiza en un punto cercano al centro de la rueda) para reducir la variación de la divergencia debido a esfuerzos en las ruedas delanteras o traseras (arranques bruscos, frenadas fuertes, carreteras accidentadas, etc). Con ello se mejora la estabilidad de la dirección.
Despieze bomba direccion grand nomade
Despieze de la bomba del grand nomade
Esta figura muestra las conexiones empleadas en el sistema de dirección asistida del modelo con motor M16.
La bomba está realizada por KAYABA Industry.

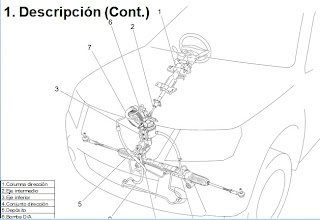

direccion grand nomade III 3
[Descripción]
El conjunto de la dirección (3) consiste principalmente en una válvula de control (5) y un cilindro (4).
La válvula de control (5) consiste principalmente en un eje ranurado (9), un casquillo (8), una barra de torsión (10) y un piñón (6).
El eje ranurado (9) altera el flujo del fluido según el funcionamiento de la dirección.
La fuerza sobre el volante se comunica al eje ranurado (9) por medio de los ejes de la barra de la dirección.
La barra de torsión (10) pasa a través del centro del eje ranurado (9).La parte superior de la barra de torsión (10) está unido al eje ranurado (9) por el pasador Nº 1 (11). La parte inferior de la barra de torsión (10) esta encastrada con el piñón (6).
La barra de torsión (10) resulta deformada cuando se aplica fuerza sobre el volante.
Por otro lado, como el casquillo (8) está unido con el piñón (6) por medio del pasador Nº 2 (12), se crea un desplazamiento en el eje ranurado (9) y en el casquillo (8) por la deformación de la barra de torsión (10). Este desplazamiento varia según la fuerza ejercida en la dirección. Con ello, el conducto así como la sección transversal del conducto para el paso del fluido varían, con lo que se puede controlar la presión del fluido en el cilindro.
Los detalles de esta operación se describen en la próxima página.
direccion grand nomade III 3
direccion!
[Columna dirección]
-Tipo remache deslizante
-sujeta por anclaje a la dirección
-ángulo de inclinación ajustable de forma continua.
[Conjunto Dirección]
-Piñón cremallera
-Relación variable
[Primer impacto]
Cuando se recibe un impacto desde el frontal (lado de la caja de la dirección), a la columna de dirección, la parte deslizante (2a) del eje intermedio (2) absorbe la energía.
[Segundo impacto]
Al recibir el impacto desde la parte posterior (lado del volante) en la columna de dirección, el soporte de la columna (4) sale fuera de la cápsula (5) y la columna de la dirección se mueve hacia alante (hacia la caja de la dirección). La estructura de doble tubo (1a) se comprime para absorber el impacto. Además, el remache (8) del soporte inferior (7) se nueve hacia adelante, expandiendo la ranura de la corredera (6) para absorber el impacto.
